با پیشرفت روزافزون فناوری و رشد سریع صنعت ساختمان، مفهوم مدیریت هوشمند ساختمان (BMS) به یکی از ارکان اصلی ساخت‌وسازهای پیشرفته تبدیل شده است. در پروژه‌های مدرن مسکونی، تجاری و صنعتی، هدایت خودکار تجهیزات، پایش لحظه‌ای مصرف انرژی و کنترل سیستم‌های تهویه مطبوع، روشنایی و آبرسانی، وابسته به یک بستر ارتباطی سریع و بدون اختلال است. قلب تپنده این بستر ارتباطی، سیم‌ها و کابل‌های ویژه‌ای هستند که وظیفه انتقال سیگنال‌ها و پیام‌های کنترلی را بر عهده دارند.

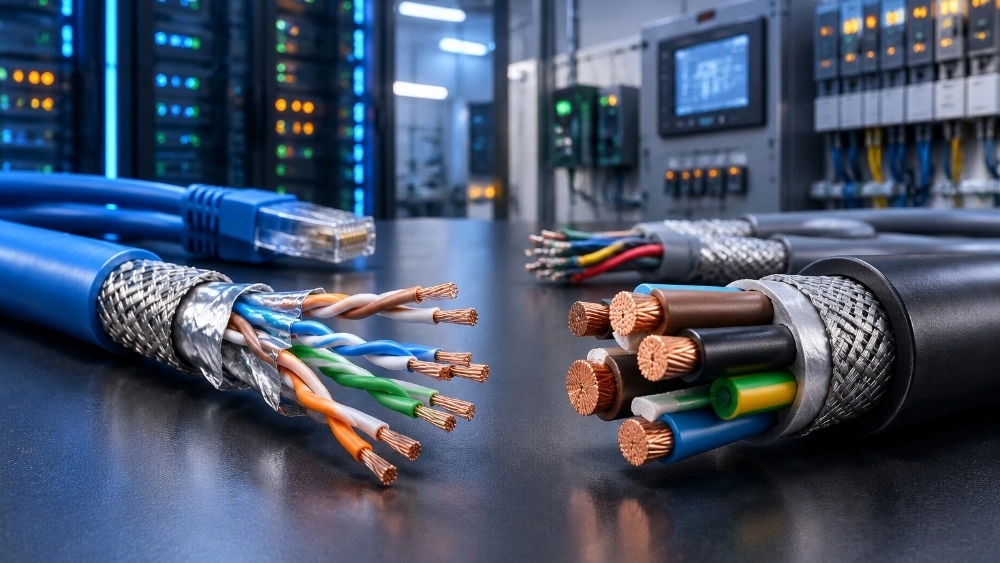

در میان تجهیزات الکتریکی ساختمان‌های مدرن، دو نوع کابل بیشترین کاربرد را در بخش اتوماسیون و مانیتورینگ دارند: کابل شبکه (LAN/Ethernet Cable) و کابل فرمان یا کنترل (Control Cable). اگرچه هر دوی این کابل‌ها در نگاه اول برای انتقال پیام یا دیتا به کار می‌روند، اما مشخصات فنی، ساختار درونی، ولتاژ کاری، فرکانس و نوع کاربری آن‌ها کاملاً متفاوت است. عدم آگاهی از تفاوت کابل شبکه و کابل فرمان در ساختمان‌های مدرن و هوشمند می‌تواند منجر به خطاهای ارتباطی، نویزهای شدید الکترومغناطیسی و تحمیل هزینه‌های سنگین در اجرای اتوماسیون شود. در این مقاله تخصصی، به بررسی همه‌جانبه تفاوت‌ها، ویژگی‌ها و استانداردهای این دو کابل در پروژه‌های هوشمند می‌پردازیم.
شناخت ساختار و ماهیت کابل شبکه در زیرساخت ساختمان‌های هوشمند
کابل شبکه که به آن کابل اترنت یا دیتا نیز گفته می‌شود، ستون فقرات ارتباطات دیجیتال در زیرساخت‌های فناوری اطلاعات و سیستم‌های هوشمند مدرن است. این کابل‌ها برای تبادل حجم بالایی از بسته‌های اطلاعاتی (Packet Data) در فرکانس‌های بسیار بالا و پهنای باند گسترده توسعه یافته‌اند.
ساختار درونی کابل شبکه
کابل‌های شبکه معمولاً از چهار زوج سیم مسی به هم تابیده شده (Twisted Pair) تشکیل شده‌اند. تابیده شدن زوج سیم‌ها بر اساس محاسبات مهندسی دقیق انجام می‌گیرد تا اثر هم‌شنوی (Crosstalk) و نویزهای ناشی از امواج الکترومغناطیسی محیطی به حداقل ممکن برسد. این کابل‌ها در دسته‌بندی‌های مختلفی نظیر Cat5e ،Cat6 ،Cat6a و Cat7 تولید می‌شوند که هر یک از نظر نرخ انتقال داده، فرکانس کاری و لایه‌های حفاظتی (فویل، شیلد بافته‌شده و روکش‌های ضد حریق) دارای خصوصیات منحصربه‌فردی هستند.
نقش کابل شبکه در اتوماسیون ساختمان
در ساختمان‌های هوشمند، کابل شبکه نقشی حیاتی در اتصال کنترلرهای مرکزی به اینترنت، اتصال دوربین‌های مداربسته تحت شبکه (IP Cameras)، سامانه‌های مدیریت تردد، سوئیچ‌های شبکه، تاچ‌پنل‌های کاربری و سرورهای مرکزی ایفا می‌کند. ویژگی بارز این کابل‌ها، توانایی انتقال داده‌ها با سرعت گیگابیتی و برقراری ارتباطات پایدار مبتنی بر پروتکل اینترنت (IP) است. همچنین با فناوری PoE (انتقال توان بر بستر اترنت)، امکان تامین برق مورد نیاز تجهیزات کم‌مصرف نظیر دوربین‌ها و حسگرهای هوشمند بدون نیاز به سیم‌کشی مجزای برق میسر می‌شود.
بررسی مفهوم و ساختار کابل فرمان در تاسیسات هوشمند و صنعتی
کابل فرمان یا کابل کنترل، کابل‌هایی چندرشته‌ای هستند که برای ارسال سیگنال‌های کنترلی، اندازه‌گیری، مانیتورینگ و ارسال فرامین راه‌اندازی و قطع تجهیزات به کار می‌روند. برخلاف کابل‌های شبکه که بر داده‌های دیجیتال پرسرعت تمرکز دارند، کابل‌های فرمان برای اتصال حسگرها، رله‌ها، درایوها و محرک‌های برقی (Actuators) به تابلوهای کنترل و سیستم‌های پردازشگر مورد استفاده قرار می‌گیرند.
ویژگی‌های فیزیکی و فنی کابل فرمان
کابل‌های فرمان بر حسب نیاز پروژه دارای تعداد رشته‌های متنوعی از ۲ رشته تا بیش از ۵۰ رشته هستند. هادی این کابل‌ها معمولاً از مس آنیل‌شده انعطاف‌پذیر (افشان) با سطح مقطع‌های گوناگون مانند ۰.۵، ۰.۷۵، ۱، ۱.۵ و ۲.۵ میلی‌متر مربع ساخته می‌شود. برای حفاظت از سیگنال‌های حساس آنالوگ و دیجیتال در برابر میدان‌های مغناطیسی ناشی از موتورها و کابل‌های قدرت، کابل‌های فرمان به صورت شیلددار، زره‌دار یا دارای روکش‌های مقاوم در برابر روغن، حرارت و سایش تولید می‌شوند.
کاربرد کابل فرمان در تاسیسات و موتورخانه‌ها
در ساختمان‌های هوشمند، بخش اعظمی از تاسیسات مکانیکی نظیر سیستم‌های پمپاژ آب، بوسترهای آبرسانی، سامانه‌های اطفای حریق، چیلرها، فن‌کویل‌ها و دمپرهای هواساز توسط کابل‌های فرمان هدایت می‌شوند. کابل فرمان دستور روشن، خاموش، تغییر دور و تغییر وضعیت را از PLC یا کنترلر هوشمند به تابلوهای برق، اینورترها و درایوهای الکتروموتورها منتقل می‌سازد.
مهم‌ترین وجوه تمایز کابل شبکه و کابل فرمان در پروژه‌های مدرن
برای درک بهتر تفاوت کابل شبکه و کابل فرمان در ساختمان‌های مدرن و هوشمند، باید شاخصه‌های اساسی عملکردی این دو گروه را در کنار یکدیگر مورد بررسی قرار داد.
۱. نوع داده و ماهیت سیگنال‌های عبوری
کابل‌های شبکه برای انتقال بسته‌های داده دیجیتال باینری بر پایه پالس‌های ولتاژ بسیار پایین و فرکانس‌های بالا طراحی شده‌اند. هدف اصلی در کابل شبکه، دستیابی به بالاترین نرخ انتقال داده و کمترین تاخیر زمانی (Latency) است. در مقابل، کابل فرمان حامل سیگنال‌های گسسته (روشن/خاموش ۲۴ ولت یا ۲۲۰ ولت) یا سیگنال‌های پیوسته آنالوگ (نظیر جریان ۴ تا ۲۰ میلی‌آمپر و ولتاژ ۰ تا ۱۰ ولت) است که نشان‌دهنده پارامترهایی چون فشار آب، دما، دبی جریان و سرعت کارکرد موتورها هستند.
۲. ضخامت هادی و ظرفیت عبور جریان الکتریکی
سیم‌های موجود در کابل‌های شبکه بسیار نازک هستند و سطح مقطع آن‌ها معمولاً در مقیاس استانداردهای AWG (نظیر AWG 23 یا AWG 24) تعریف می‌شود که حدود ۰.۲ الی ۰.۲۵ میلی‌متر مربع است. این قطر اندک تنها برای سیگنال‌های دیتا و توان‌های بسیار محدود PoE کفایت می‌کند. در طرف مقابل، کابل‌های فرمان به دلیل نیاز به راه‌اندازی رله‌ها، بوبین کنتاکتورها و شیرهای برقی، دارای رشته‌های ضخیم‌تری هستند و می‌توانند جریان‌های الکتریکی بالاتری را بدون افت ولتاژ محسوس عبور دهند.
۳. پهنای باند و فرکانس عملکردی
کابل‌های شبکه در بازه فرکانسی ۱۰۰ مگاهرتز تا ۶۰۰ مگاهرتز و حتی بالاتر فعالیت می‌کنند تا امکان انتقال سریع تصاویر و ویدیوهای نظارتی و داده‌های حجیم وجود داشته باشد. در حالی که کابل‌های فرمان در فرکانس‌های کاری بسیار پایین (از فرکانس مستقیم DC تا ۵۰ یا ۶۰ هرتز برق متناوب) عمل می‌کنند و مفهوم پهنای باند فرکانسی بالا در آن‌ها نقشی ندارد.
۴. سطح عایقی و مقاومت در برابر ولتاژ کاری
کابل‌های شبکه عموماً با سطح ولتاژ کاری پایین تا حداکثر ۴۸ یا ۵۷ ولت DC در سیستم‌های PoE کار می‌کنند و لایه عایق آن‌ها برای ولتاژهای بالا طراحی نشده است. اما کابل‌های فرمان بسته به کلاس ساخت، دارای ولتاژ نامی ۳۰۰/۵۰۰ ولت یا حتی ۰.۶/۱ کیلوولت هستند و به دلیل عایق‌بندی ضخیم‌تر، می‌توانند در مجاورت مدارات برق صنعتی و تابلوهای فشار ضعیف با ایمنی کامل نصب شوند.
۵. ساختار زوجی در برابر آرایش لایه‌ای رشته‌ها
در کابل شبکه، تمام رشته‌ها دو به دو به دور یکدیگر تابیده شده‌اند تا تداخل داخلی خنثی شود. اما در کابل فرمان، رشته‌های مسی معمولاً به صورت لایه‌ای و هم‌مرکز دور یک هسته مرکزی پیچیده می‌شوند و شماره‌گذاری یا رنگ‌بندی تفکیک‌شده دارند تا شناسایی مسیر مدارها در تابلوهای فرمان به سادگی انجام پذیرد.
لزوم شیلدینگ و مقابله با نویز الکترومغناطیسی در کابل‌های هوشمند
یکی از چالش‌های بزرگ در ساختمان‌های مجهز به سیستم‌های اتوماسیون، تداخل الکترومغناطیسی (EMI) است. این تداخل‌ها بر اثر کارکرد اینورترها، استارت موتورهای قدرتمند، ژنراتورها و کابل‌های قدرت فشار ضعیف ایجاد می‌شوند.
- در کابل‌های شبکه، از ساختارهایی مانند FTP ،STP و SFTP استفاده می‌شود که در آن‌ها از فویل آلومینیومی و شیلد مسی بافته‌شده برای محافظت از داده‌ها در برابر امواج الکترومغناطیسی بهره می‌گیرند.
- در کابل‌های فرمان، کابل‌های شیلددار با روکش بافته‌شده مس قلع‌اندود به عنوان یک سد دفاعی عمل می‌کنند تا سیگنال‌های آنالوگ ابزار دقیق دستخوش نوسان و خطا نشوند و خطای عملکردی در راه‌اندازی تاسیسات رخ ندهد.
هماهنگی کابل‌کشی هوشمند با تجهیزات موتورخانه و سیستم‌های پمپاژ آب
در هر ساختمان مدرن و مجتمع تجاری یا مسکونی پیشرفته، مدیریت بهینه سیستم‌های آبرسانی و پمپاژ آب یکی از مهم‌ترین بخش‌های اتوماسیون به شمار می‌آید. کنترل فشار آب طبقات، هدایت بوسترهای آبرسانی، تخلیه فاضلاب و پمپاژ آب‌های زیرزمینی توسط سنسورهای هوشمند و کابل‌های فرمان مدیریت می‌شود. کابل فرمان اطلاعات فشارسنج‌ها و فلوترها را به سیستم مرکزی می‌فرستد و سیستم هوشمند نیز از طریق اینورترها و درایوها، دور موتور پمپ‌ها را به طور پیوسته تنظیم می‌کند.
اگر تجهیزات پمپاژ آب و الکتروموتورهای به‌کاررفته در موتورخانه از راندمان بالا و عملکرد مهندسی‌شده برخوردار نباشند، هارمونیک‌ها و ارتعاشات الکترومغناطیسی شدیدی در شبکه برق داخلی تولید می‌کنند. این نویزهای ناخواسته می‌توانند بر عملکرد کابل‌های فرمان و کابل‌های شبکه مجاور اثر منفی بگذارند و موجب بروز اختلال در تبادل داده‌های اتوماسیون ساختمان شوند. بنابراین انتخاب تجهیزات پمپاژ باکیفیت و استاندارد، پیش‌شرط ضروری پایداری زیرساخت‌های الکتریکی و هوشمند است.
صنایع پمپ سازی گازار؛ تضمین کیفیت و پایداری در تاسیسات آبرسانی شیراز
هنگامی که سخن از تجهیز موتورخانه‌های مدرن و سیستم‌های انتقال آب در بخش‌های مسکونی، تجاری، صنعتی و کشاورزی به میان می‌آید، برند نام‌آشنا و معتبر صنایع پمپ سازی گازار به عنوان یکی از قطب‌های تخصصی تولید انواع پمپ شناور و الکتروموتور در شیراز و جنوب کشور شناخته می‌شود.
صنایع پمپ سازی گازار با بهره‌گیری از خطوط تولید پیشرفته، دانش مهندسی مدرن و قطعات مرغوب، پمپ‌ها و الکتروموتورهایی با بالاترین استانداردهای بازدهی انرژی و عملکرد بی‌صدا طراحی و روانه بازار می‌کند. محصولات صنایع پمپ سازی گازار دارای سازگاری فوق‌العاده با تابلوهای درایو هوشمند، سیستم‌های کنترل از راه دور و اینورترها هستند. این همخوانی مهندسی مانع از تولید نویزهای مخرب بر کابل‌های فرمان و شبکه‌های ارتباطی شده و پایداری بی‌نظیری را برای سیستم‌های مدیریت هوشمند ساختمان فراهم می‌آورد.
استفاده از الکتروموتورها و پمپ‌های شناور تولیدی صنایع پمپ سازی گازار به مهندسان و مجریان پروژه‌های ساختمانی و صنعتی این امکان را می‌دهد تا با اتکا به کیفیت ساخت ممتاز، لرزش حداقلی و مصرف بهینه، عمر مفید کابل‌کشی‌های کنترلی و قدرت را به شکل چشمگیری ارتقا دهند و عملکردی مطمئن و مستمر را در سیستم‌های آبرسانی تجربه کنند.
جمع‌بندی معیارهای انتخاب میان کابل شبکه و کابل فرمان
تشخیص صحیح تفاوت کابل شبکه و کابل فرمان در ساختمان‌های مدرن و هوشمند نقشی تعیین‌کننده در کاهش هزینه‌ها و افزایش ضریب ایمنی پروژه‌ها دارد. کابل‌های شبکه برای انتقال داده‌های دیجیتال پرسرعت، بسترهای ابری و سیستم‌های نظارت تصویری طراحی شده‌اند، در حالی که کابل‌های فرمان پل ارتباطی میان سنسورها، محرک‌ها و تابلوهای برق تاسیسات مکانیکی و آبرسانی به شمار می‌آیند. تفکیک اصولی مسیر عبور این دو کابل و انتخاب تجهیزات موتوری استاندارد نظیر تولیدات صنایع گازار، پایه‌های یک سامانه اتوماسیون مدرن، پایدار و ماندگار را شکل می‌دهد.
